回流泵



设备俗称
硝化液回流泵、混合液回流泵、QJB-W型回流泵、水平螺旋桨泵、大流量低扬程泵、污泥回流泵、内回流泵、穿墙泵
产品介绍
产品使用范围：
　　QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

使用条件：
　　1、连续运行时，介质温度不高于40℃；
　　2、介质PH值为6-9。
　　3、最大潜没深度10m。

型号表示方法：


结构简介：
　　专门设计的装置部件和设备备件使污泥回流泵达到最佳性能。
　　1、电缆：电缆采用特制水密电缆；
　　2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
　　3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
　　4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
　　5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；
　　6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；
　　7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；
　　8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，无阻运转，且具有自清功能；
　　9、进口锥管：进口锥管的目的是为了形成最好的流动状态；
　　10、排出接头：排出接头用于将进口锥管固定在出水管上；
　　11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。

产品特点：
　　1、按低扬程、大流量专门设计，效率高；
　　2、抗堵塞、缠绕，使用可靠；
　　3、采用最新的密封材料，可以安全连续运行10000小时以上；
　　4、结构紧凑，安装维修方便；
　　5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
　　6、内设漏电漏水及电机过载?；ぃūň┳爸?，确保产品安全与可靠。

主要性能参数：


性能曲线：

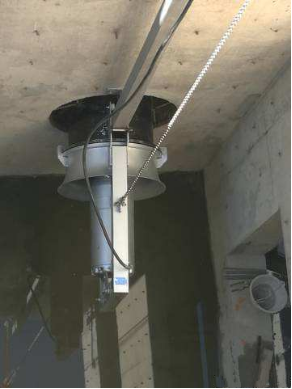

安装：
　　1. 正确安装使用是该泵能长久、正常运转的基本保证。
　　2. 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。
　　3. 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。
　　4. 预埋件和拍门由用户采购安装，用户定购时应该注意。

产品安装尺寸：


安装示意图：
